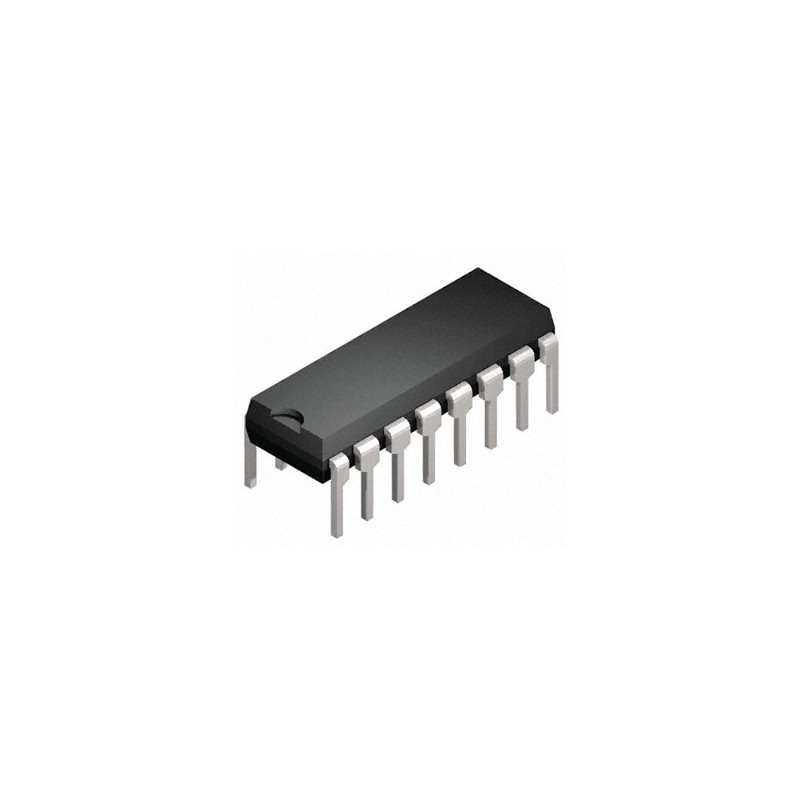

SG3525AN CONTROLADOR PWM, DUAL, V MODE, 500KHZ

El SG3525AN es un circuito modulador por ancho de pulso de regulación diseñado para ofrecer un rendimiento mejorado con un número inferior de piezas externas cuando se utiliza en el diseño de todo tipo de fuentes de alimentación conmutadas. La referencia de 5,1V en chip está ajustada al ±1% y el rango de modo común de entrada del amplificador de error incluye la tensión de referencia, lo que elimina las resistencias externas. Una entrada sincronizada al oscilador permite configurar múltiples unidades en modo esclavo o sincronizar una única unidad a un reloj de sistema externo. Una única resistencia entre el CT y los terminales de descarga proporciona un amplio rango de ajuste de tiempo muerto. Este dispositivo también cuenta con circuitería de arranque suave integrado con necesidad de un único condensador de temporización externo. Un terminal de desconexión controla la circuitería de arranque suave y las etapas de salida, proporcionando apagado instantáneo mediante el enclavamiento PWM
