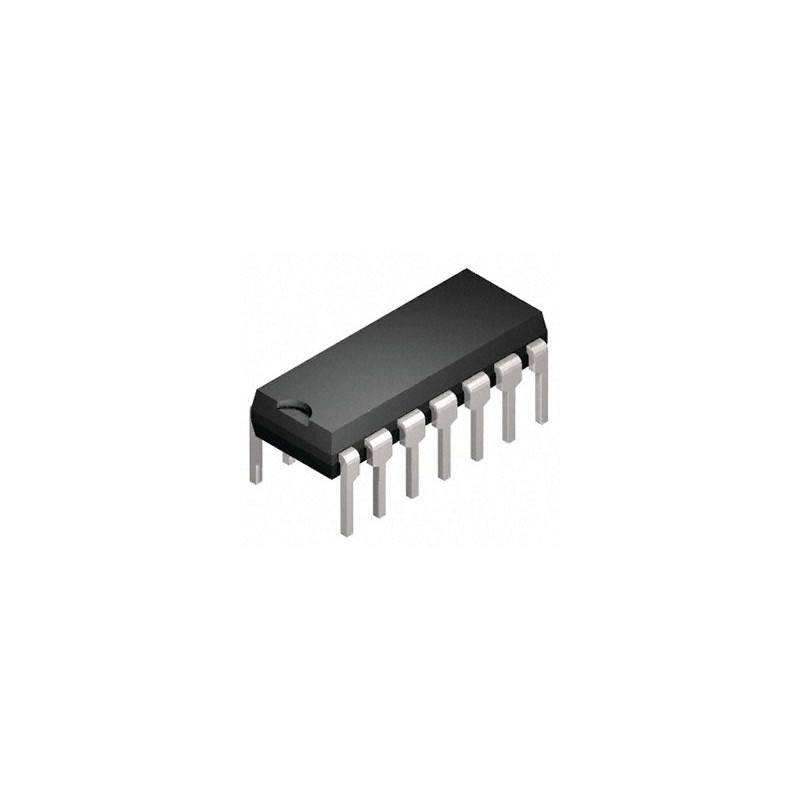

CD4013BE FLIP-FLOP, D, 45NS, 24MHZ, PDIP-14

El CD4013BE es un biestable CMOS de tipo D dual. Consta de dos biestables de datos idénticos e independientes. Cada biestable cuenta con entradas independientes de datos, activación, reinicio y reloj, así como salidas Q y Q (activa-baja). Este dispositivo se puede utilizar para aplicaciones de registro de desplazamiento y, conectando la salida Q (activa-baja) a la entrada de datos, para aplicaciones de contador y conmutación. El nivel lógico presente en la entrada D se transfiere a la salida Q durante la transición positiva del pulso de reloj. La activación o el reinicio son independientes del reloj y se logran mediante un nivel alto en la línea de activación o reposo, respectivamente. Ideal para suministro de energía, infraestructura de red, medicina, salud y fitness, electrónica corporal e iluminación, automatización de edificios, infraestructura de telecomunicaciones y aplicaciones de prueba y medición. Capacidad de configuración y reinicio asíncronos Funcionamiento estático con biestable Funcionamiento a velocidad media: Frecuencia de conmutación de reloj típica de 16 MHz a 10 V Características de salida estandarizadas y simétricas Corriente máxima de entrada de 1 µA a 18 V en todo el rango de temperatura del encapsulado; 100 nA a 18 V y 25 °C Rango de tensión de alimentación: de 3 V a 18 V Encapsulado PDIP de 14 pines Rango de temperatura de funcionamiento: de -55 °C a 125 °C

Familia Lógica / Número Base: CD4013
Retardo de Propagación: 45ns
Encapsulado del CI: PDIP
Tipo de Disparador: Flanco Positivo
Tensión de Alimentación Mín.: 3V
Familia de Circuito Integrado Lógico: CD
Tipo de Biestable: D
Frecuencia: 24MHz
Encapsulado de Circuito Lógico: PDIP
Número de Pines: 14Pins
Tipo de Salida de Circuito: Push-Pull
Tensión de Alimentación Máx.: 18V
Número Base de Circuito Lógico: 4013
Temperatura de Funcionamiento Máx.: 125°C
Sustancia Extremadamente Preocupante (SVHC):
No SVHC (27-Jun-2018
