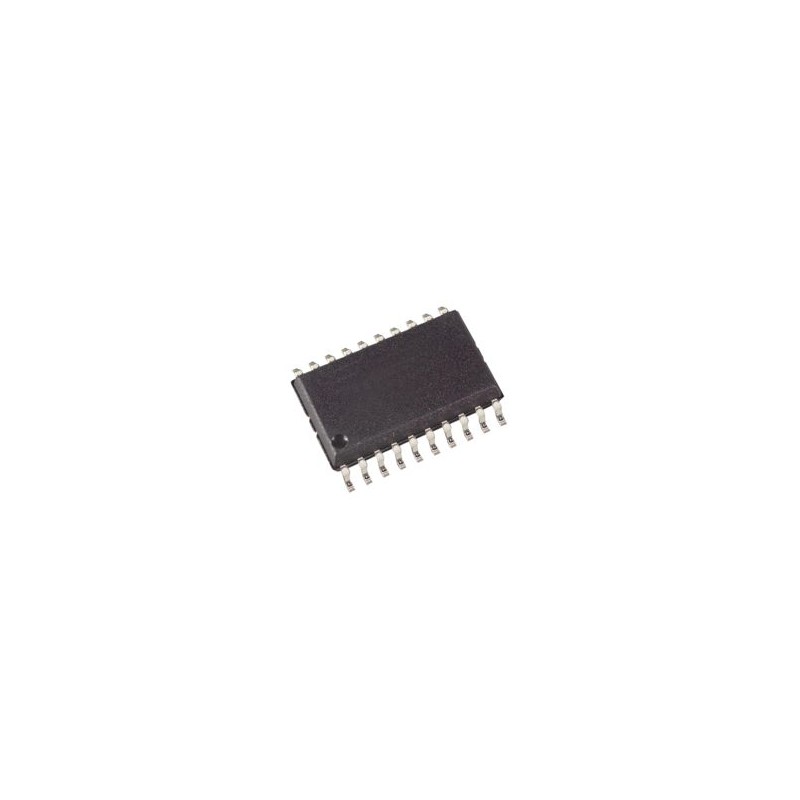

L4981AD CIRCUITO INTEGRADO
16,94 €
Impuestos incluidos
Controlador PFC, Factor Potencia 0.99, Entrada 19.5V y 12mA, Bloqueo 16.5V, 100kHz, SOIC-20
El L4981AD013TR es un corrector de factor de potencia que proporciona las características necesarias para lograr un factor de potencia muy alto de hasta 0,99. Realizado con tecnología BCD 60II, este prerregulador corrector del factor de potencia (PFC) contiene todas las funciones de control para diseñar una fuente de alimentación en modo de alta eficiencia con consumo de corriente de línea sinusoidal. El L4981 se puede utilizar fácilmente en sistemas con voltajes de red entre 85 V y 265 V sin ningún interruptor de línea. Este nuevo PFC ofrece la posibilidad de trabajar a frecuencia fija optimizando el tamaño del filtro de entrada; el modo de frecuencia de operación funciona con un controlador PWM de modo de corriente promedio, manteniendo la corriente de línea sinusoidal sin compensación de pendiente. Además del controlador de puerta MOSFET de potencia, se incluyen referencia de voltaje precisa (disponible externamente), amplificador de error, bloqueo de bajo voltaje, detección de corriente y arranque suave. Para limitar el número de componentes externos, el dispositivo integra protecciones como sobretensión y sobrecorriente. Limite la distorsión de la corriente de línea a <5% Red de entrada universal Línea de avance y regulación de carga. Modo de corriente promedio PWM para una sensibilidad mínima al ruido Salida de tótem bipolar y DMOS de alta corriente Bloqueo por bajo voltaje con histéresis y encendido programable Umbral de sobretensión, protección contra sobrecorriente Precisión del 2 % en la referencia del chip disponible externamente Arranque suave.
Bloqueo de Baja Tensión (UVLO): 14.5V
Tensión de Alimentación Máx.: 19.5V
Corriente de Arranque: 300µA
Corriente de Alimentación: 12mA
Encapsulado del Controlador: SOIC
Número de Pines: 20Pines
Frecuencia: 100kHz
Temperatura de Trabajo Mín.: -40°C
Temperatura de Funcionamiento Máx.: 125°C
Nivel de Sensibilidad a la Humedad (MSL): MSL 3 - 168 horas
Tensión de Alimentación Máx.: 19.5V
Corriente de Arranque: 300µA
Corriente de Alimentación: 12mA
Encapsulado del Controlador: SOIC
Número de Pines: 20Pines
Frecuencia: 100kHz
Temperatura de Trabajo Mín.: -40°C
Temperatura de Funcionamiento Máx.: 125°C
Nivel de Sensibilidad a la Humedad (MSL): MSL 3 - 168 horas
L4981AD
