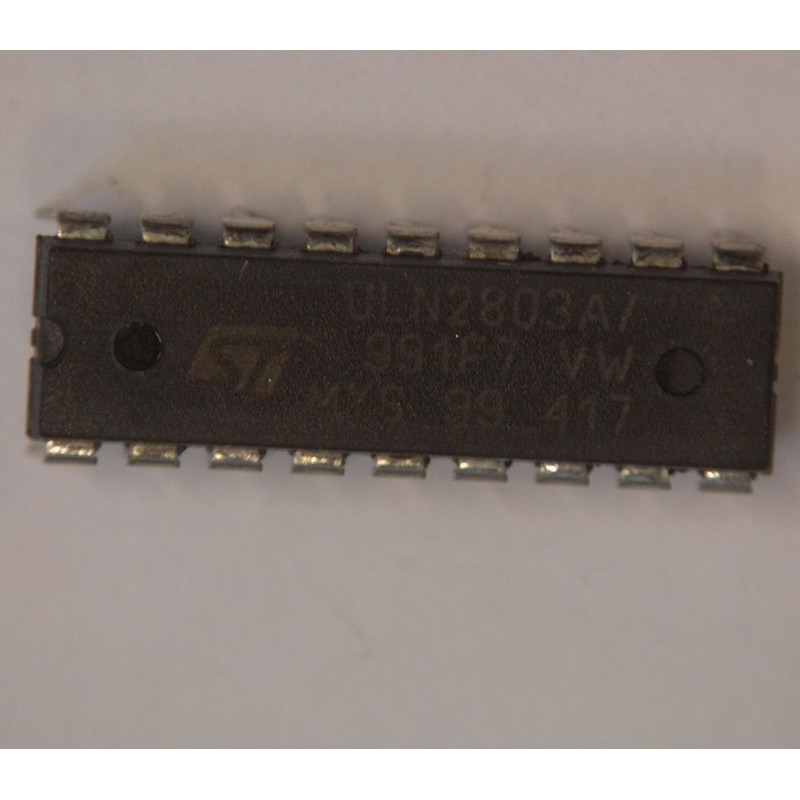

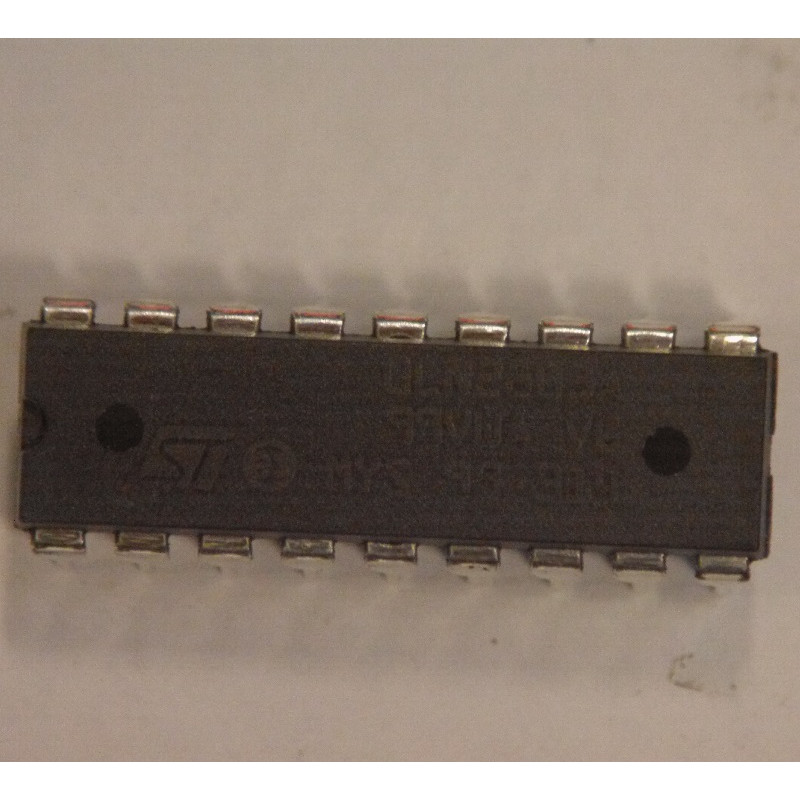

ULN2803A DARLINGTON 8NPN, 2803, DIP18

El ULN2803A de STMicroelectronics es una matriz de ocho dispositivos Darlington en encapsulado DIP de montaje por orificio pasante. La matriz contiene ocho transistores Darlington con emisores comunes y diodos de supresión integrales para cargas inductivas. Cada Darlington presenta un pico de corriente de carga nominal de 600mA (500mA continua) y puede soportar al menos 50V en estado de no conducción. ULN2803A cuenta con una resistencia de entrada de 2,7K para CMOS y TTL de 5V, lo que simplifica la interconexión de familias lógicas.

    Entradas en disposición opuesta a las salidas para simplificar el diseño de la placa
    Las salidas se pueden conectar en paralelo para una mayor capacidad de corriente
    Diodos de supresión integral
    Tensión de salida de 50V
    Ganancia de corriente DC (hFE) de 1000
    Rango de temperatura ambiente de funcionamiento de -20°C a 85°C
    Disipación de potencia (Pd) de 2,25W
