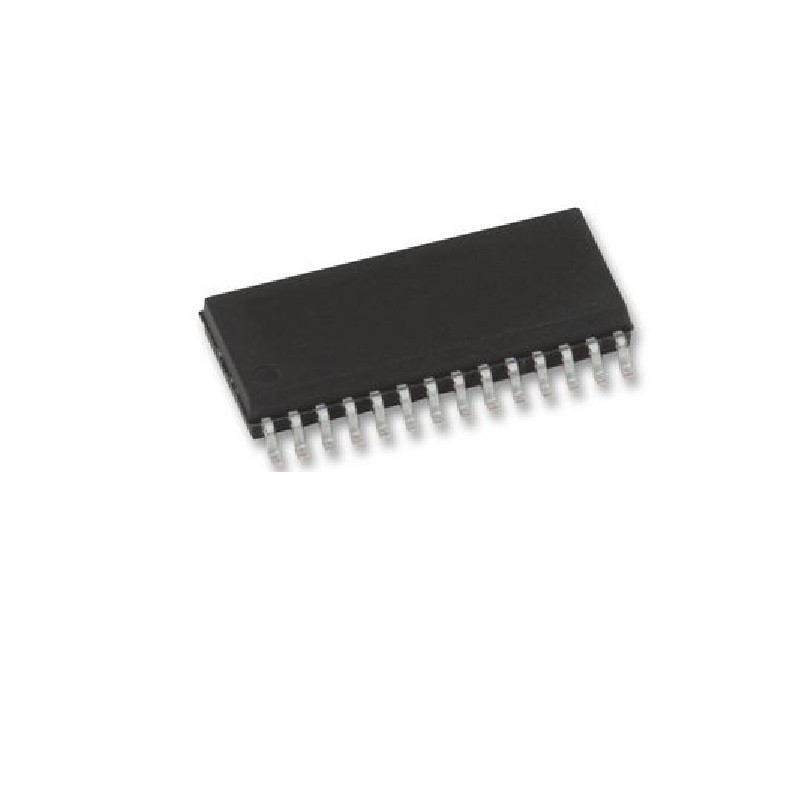

IR2136SPBF CONTROLADOR, MOSFET 3PH, 2136, SOIC28
9,86 €
Impuestos incluidos
IR2136 controlador MOSFET, Puente Trifásico, Alimentación de 10V-20V, Salida de 350mA y 50R, SOIC-28
El IR2136SPBF es un controlador de puente IGBT y MOSFET de potencia de alta velocidad y alto voltaje con tres canales de salida independientes con referencia de lado alto y bajo para aplicaciones trifásicas. La tecnología patentada HVIC permite una construcción monolítica reforzada. Las entradas lógicas son compatibles con salidas CMOS o LSTTL, hasta lógica de 3,3 V. Una función de disparo de corriente que termina las seis salidas puede derivarse de una resistencia de detección de corriente externa. Una función de habilitación está disponible para terminar las seis salidas simultáneamente. Se proporciona una señal de FALLO de drenaje abierto para indicar que se ha producido una parada por sobrecorriente o subtensión. Las condiciones de falla por sobrecorriente se borran automáticamente después de un retardo programado externamente a través de una red RC conectada a la entrada RCIN. El controlador de salida presenta una etapa de búfer de alta corriente de pulso diseñada para una conducción cruzada mínima del controlador. Los canales flotantes se pueden usar para impulsar MOSFET / IGBT de potencia de canal N en la configuración del lado alto que opera hasta 600V.
Canal flotante diseñado para operación bootstrap
Tolerante a voltaje transitorio negativo (inmune a dV / dt)
Bloqueo de bajo voltaje para todos los canales
El apagado por sobrecorriente APAGA los seis controladores
3 controladores de medio puente independientes
Retardo de propagación igualado para todos los canales
Lógica de prevención de conducción cruzada
Salidas del lado alto desfasadas
Compatible con lógica de 3,3 V
Unidad de compuerta di / dt más baja para una mejor inmunidad al ruido
Retardo programable externamente para el borrado automático de fallas
trolador MOSFET, Puente Trifásico, Alimentación de 10V-20V, Salida de 350mA y 50R, SOIC-28
Canal flotante diseñado para operación bootstrap
Tolerante a voltaje transitorio negativo (inmune a dV / dt)
Bloqueo de bajo voltaje para todos los canales
El apagado por sobrecorriente APAGA los seis controladores
3 controladores de medio puente independientes
Retardo de propagación igualado para todos los canales
Lógica de prevención de conducción cruzada
Salidas del lado alto desfasadas
Compatible con lógica de 3,3 V
Unidad de compuerta di / dt más baja para una mejor inmunidad al ruido
Retardo programable externamente para el borrado automático de fallas
trolador MOSFET, Puente Trifásico, Alimentación de 10V-20V, Salida de 350mA y 50R, SOIC-28
Configuración del Controlador: Puente Trifásico
Pico de Corriente de Salida: 350mA
Tensión de Alimentación Mín.: 10V
Tensión de Alimentación Máx.: 20V
Encapsulado del Controlador: SOIC
Número de Pines: 28Pines
Retardo de Entrada: 400ns
Retardo de Salida: 380ns
Temperatura de Trabajo Mín.: -40°C
Temperatura de Funcionamiento Máx.:125°C
Nivel de Sensibilidad a la Humedad (MSL): MSL 3 - 168 horas
Pico de Corriente de Salida: 350mA
Tensión de Alimentación Mín.: 10V
Tensión de Alimentación Máx.: 20V
Encapsulado del Controlador: SOIC
Número de Pines: 28Pines
Retardo de Entrada: 400ns
Retardo de Salida: 380ns
Temperatura de Trabajo Mín.: -40°C
Temperatura de Funcionamiento Máx.:125°C
Nivel de Sensibilidad a la Humedad (MSL): MSL 3 - 168 horas
